Prenosná nabíjačka pre elektromobil 11 kW CEE 16A 400V RHEIDON PC-100

Prenosná nabíjačka 11 kW do zásuvky CEE 16A

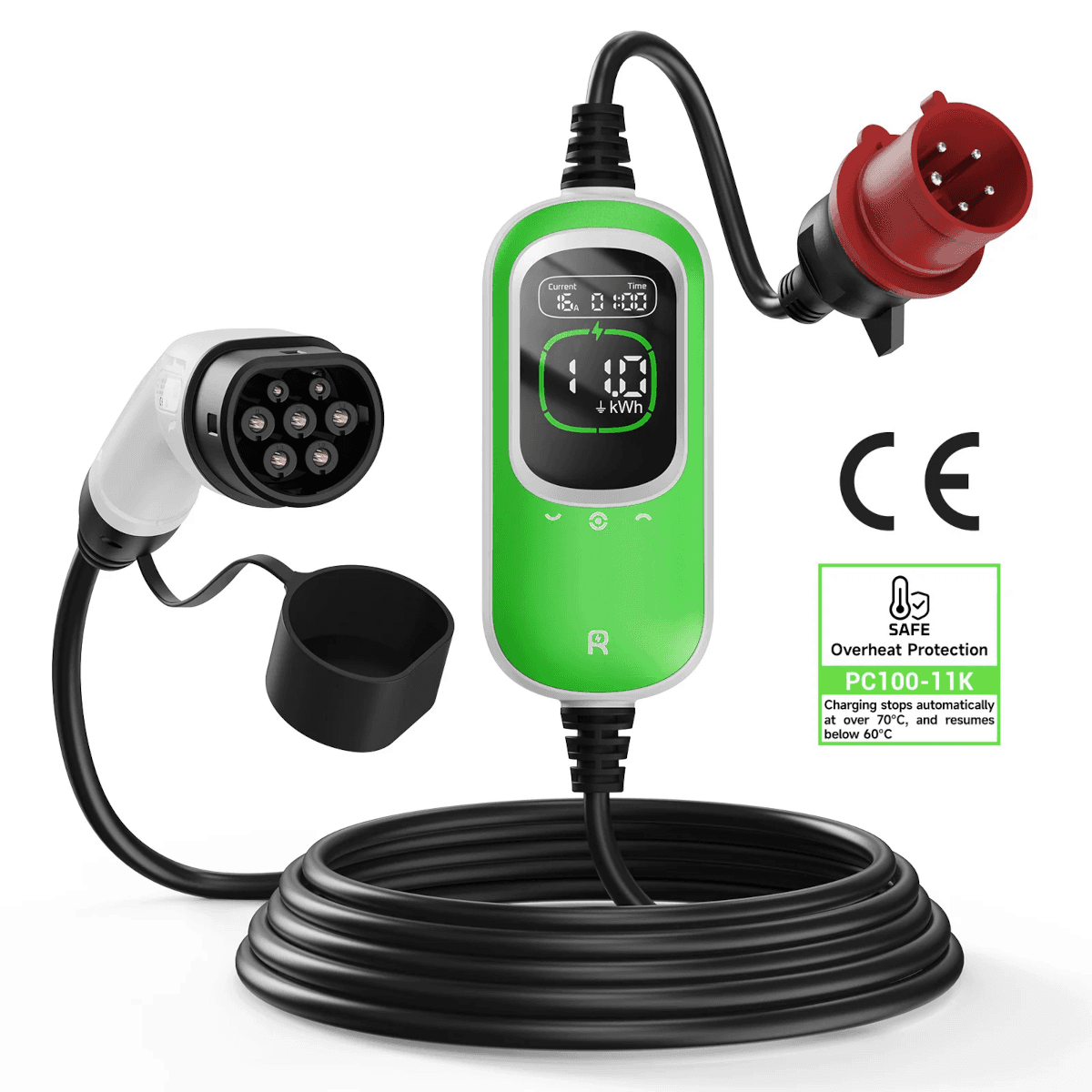

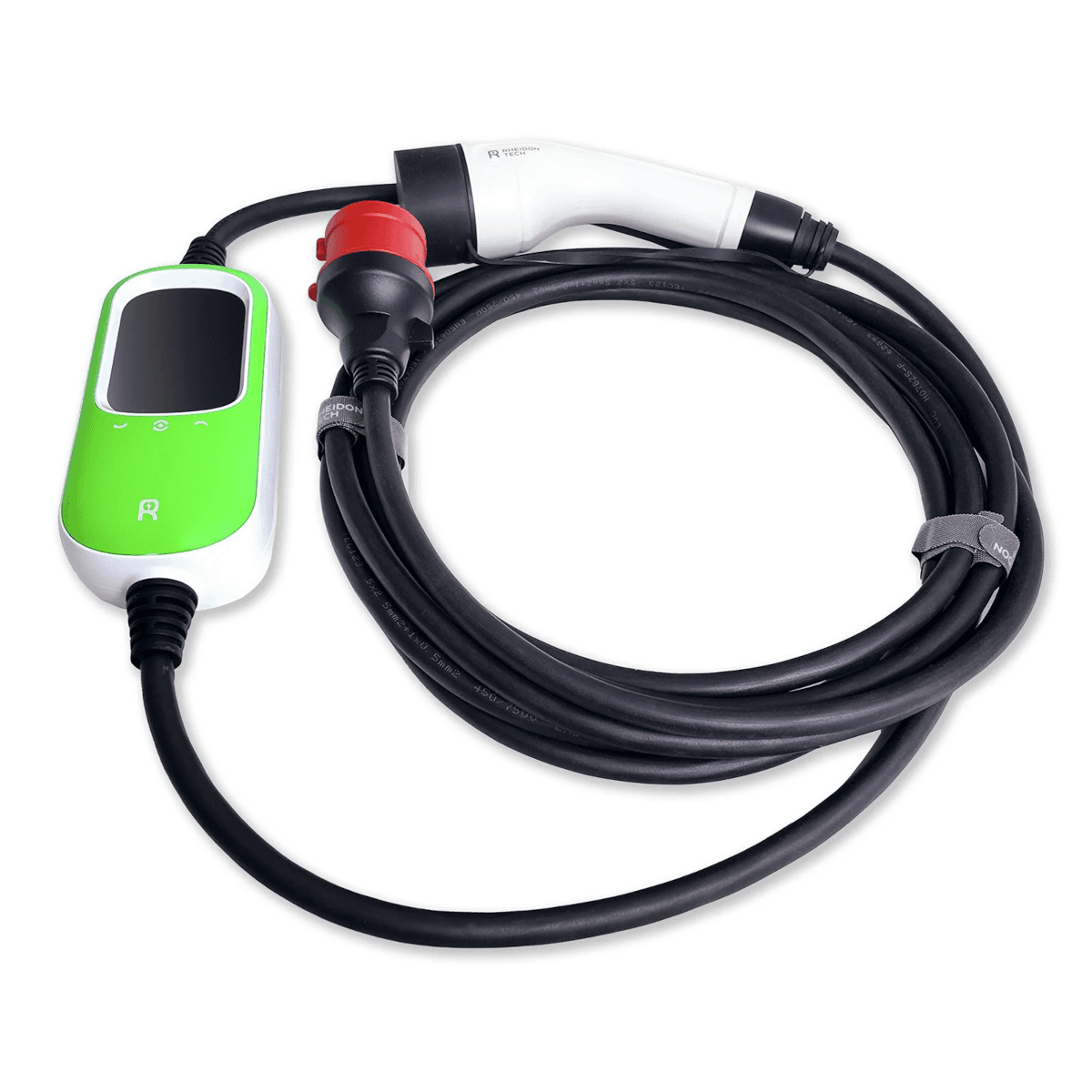

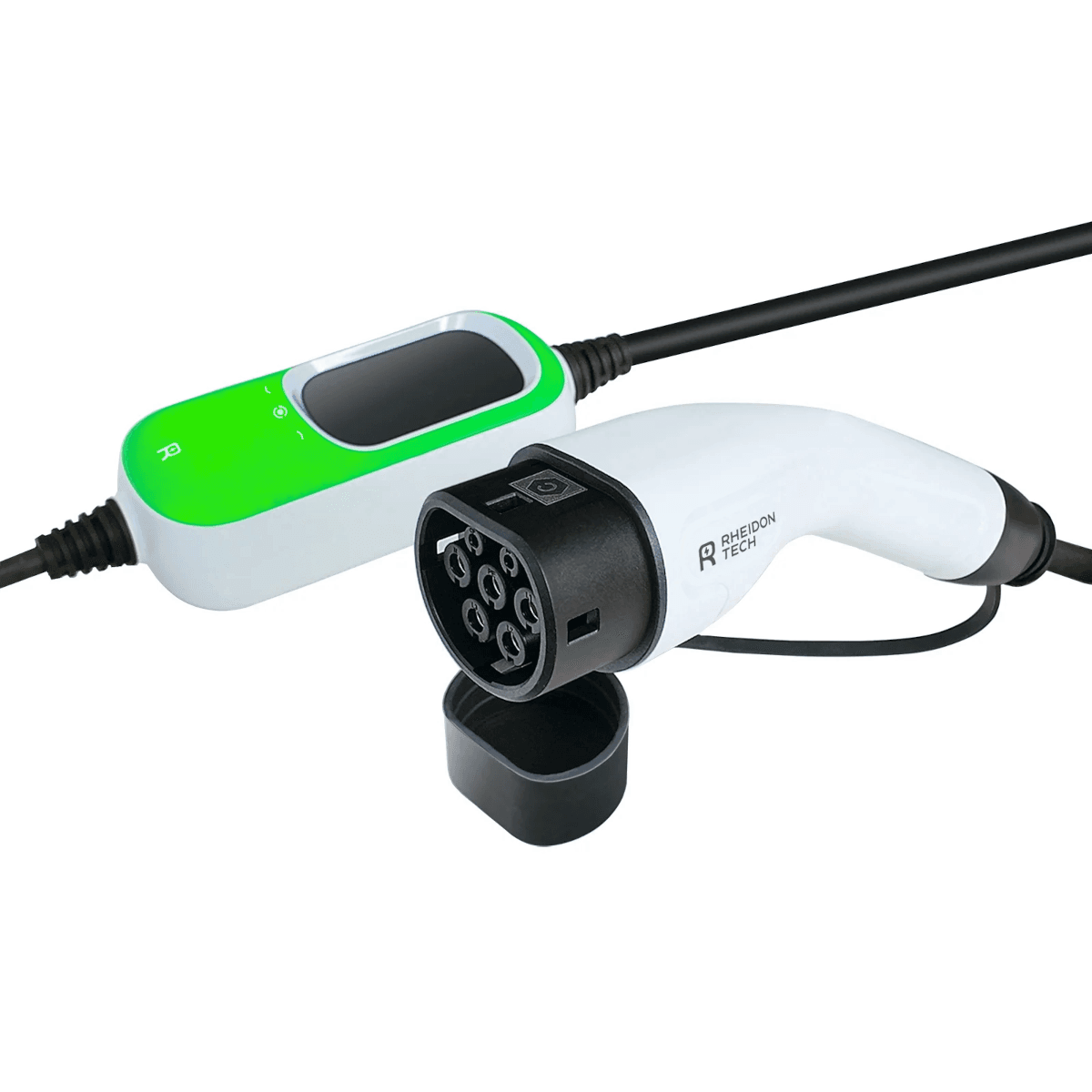

Rheidon PC-100, model PC100-11K, je prenosná nabíjačka na elektromobil s výkonom až 11 kW. Zapojíte ju do červenej trojfázovej zásuvky CEE 16A na 400 V a auto nabíjate cez konektor Typ 2. Za hodinu pridá približne 55 km dojazdu. Wallbox ani jeho montáž nepotrebujete, stačí zásuvka.

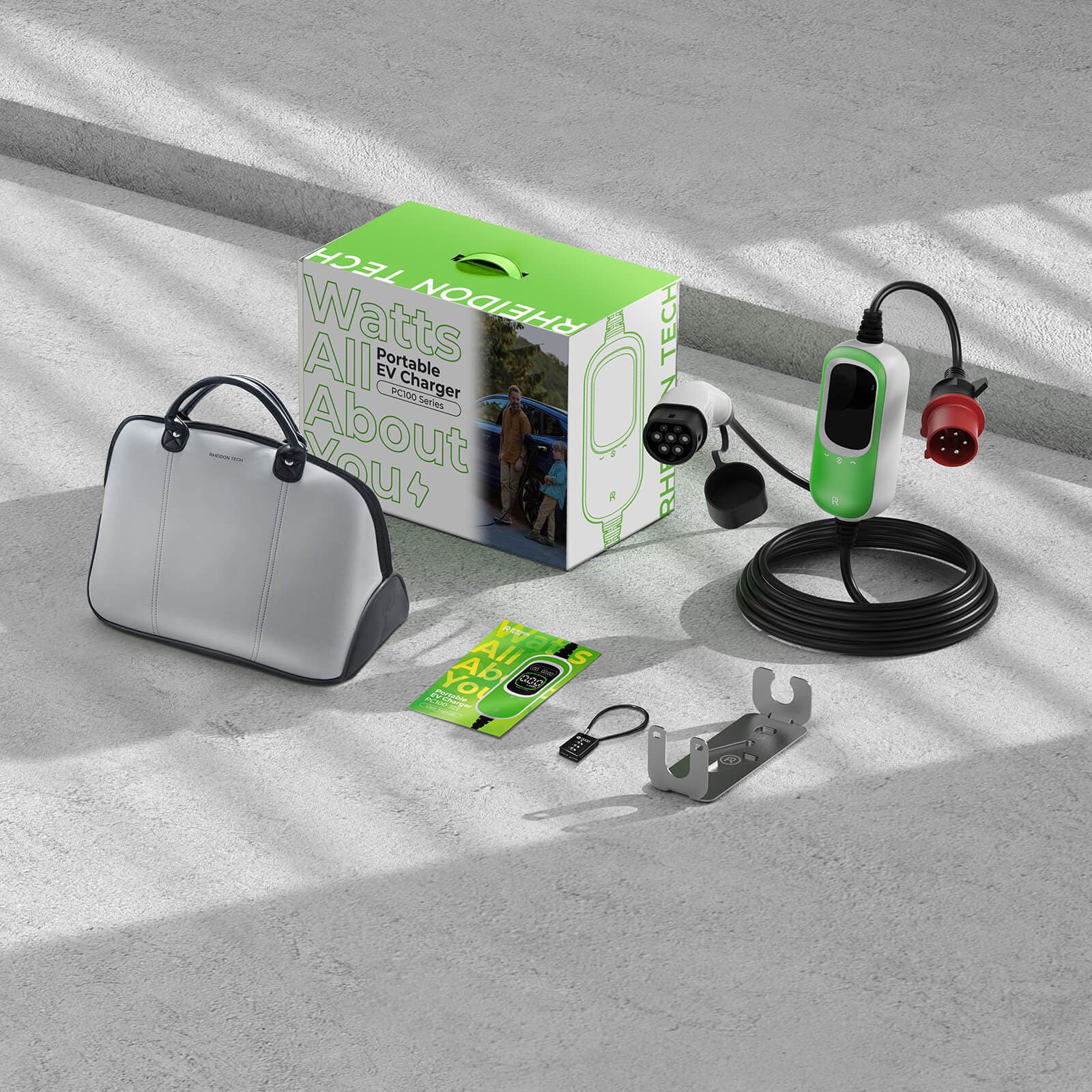

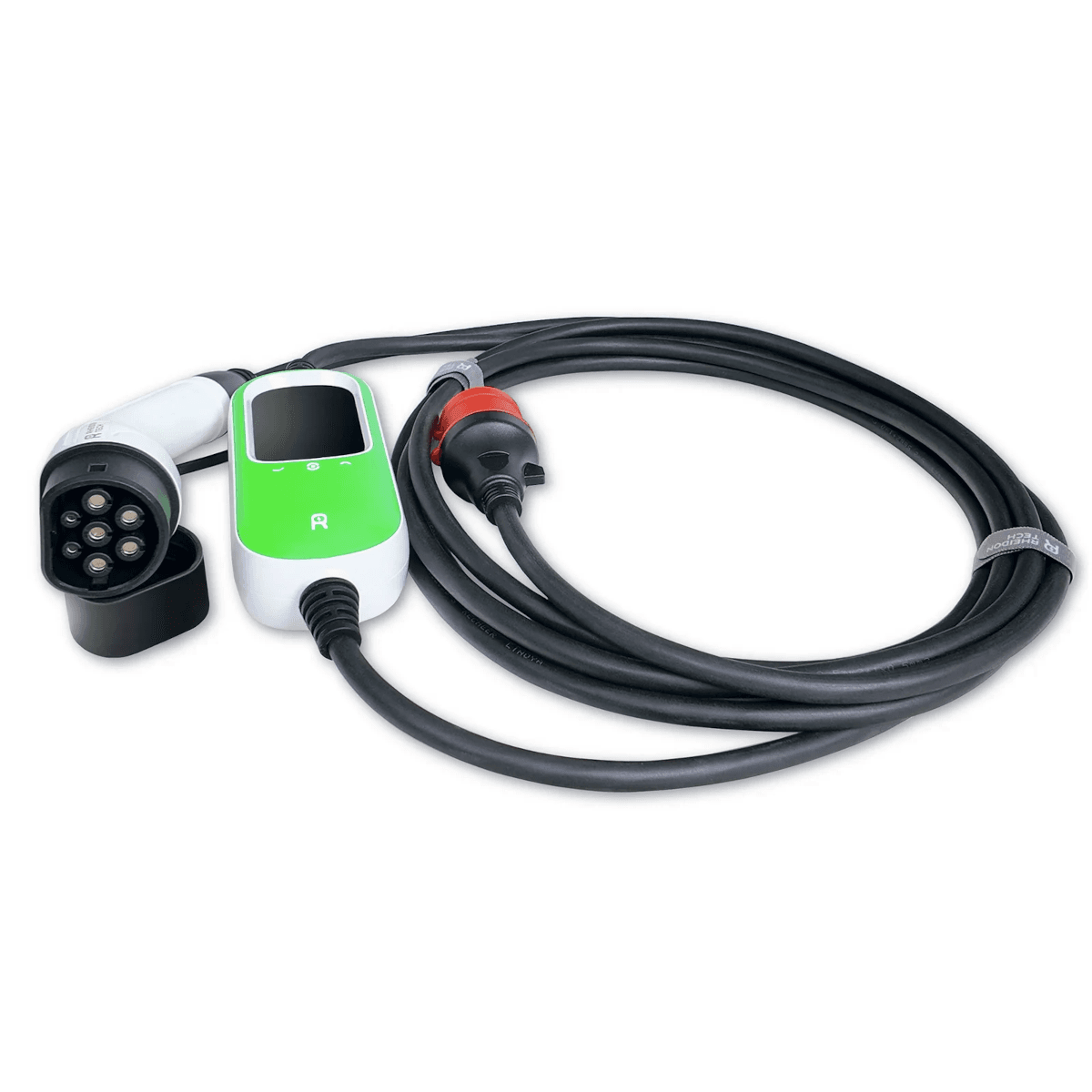

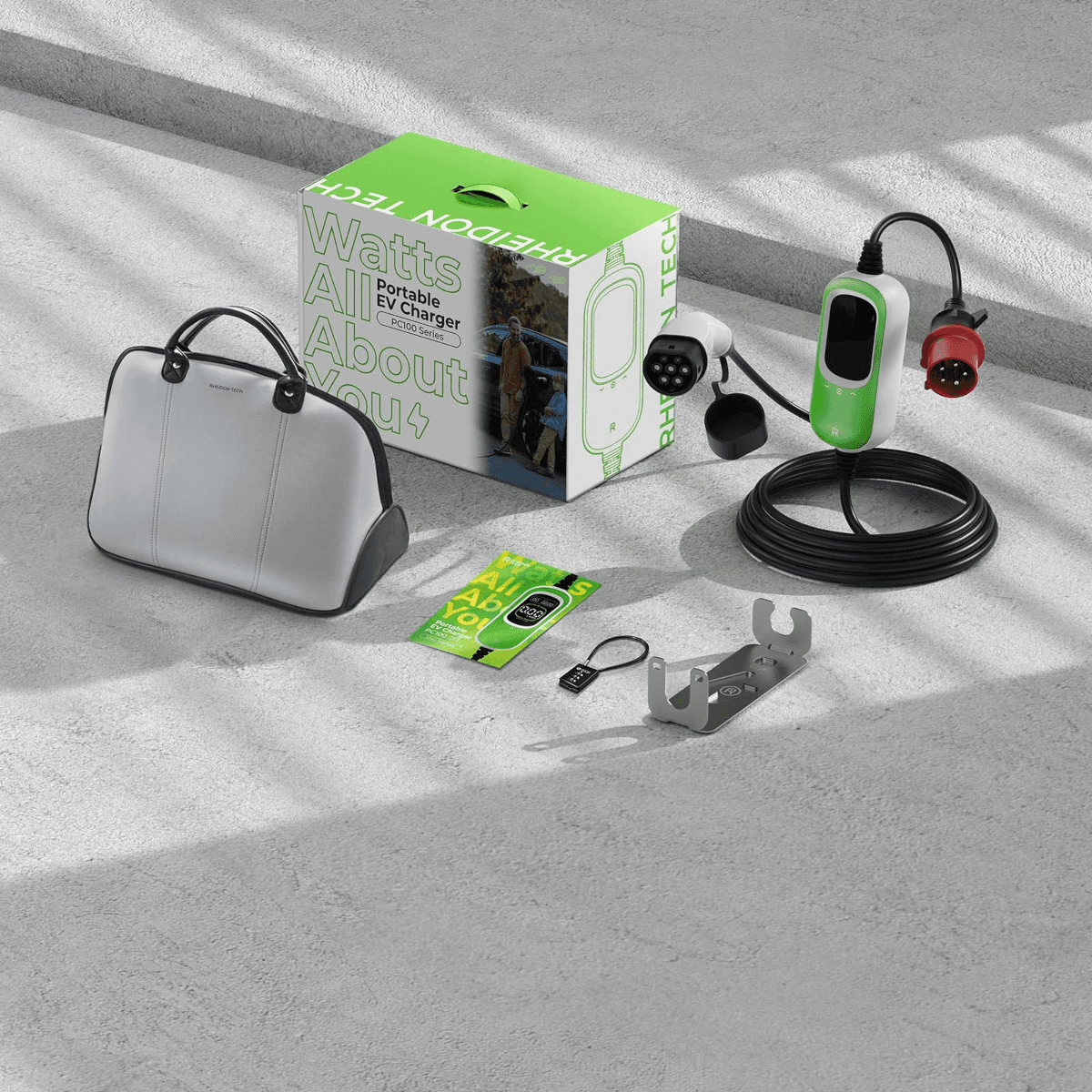

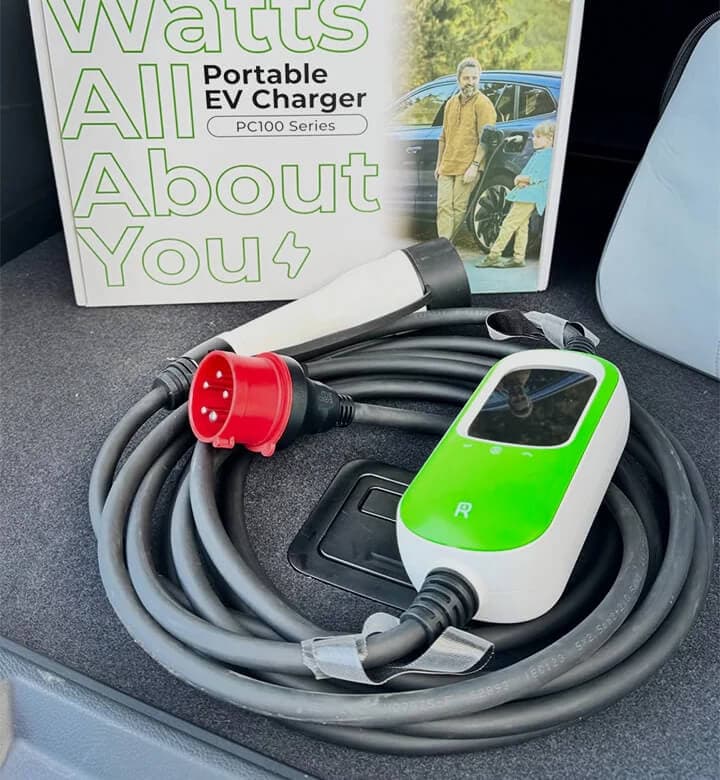

Doma ju zavesíte na priložený držiak a funguje ako mobilný wallbox. Na chatu alebo do firmy ju vezmete v taške. Nabíjací kábel má 6 m. Spolu s riadiacou jednotkou a 1,2 m prívodným káblom dosiahne 7,5 m od zásuvky. Ide o nabíjanie v režime 2 podľa normy EN IEC 61851. Riadiaca jednotka so všetkými ochranami je priamo na kábli.

Ako rýchlo nabíja pri jednotlivých nastaveniach

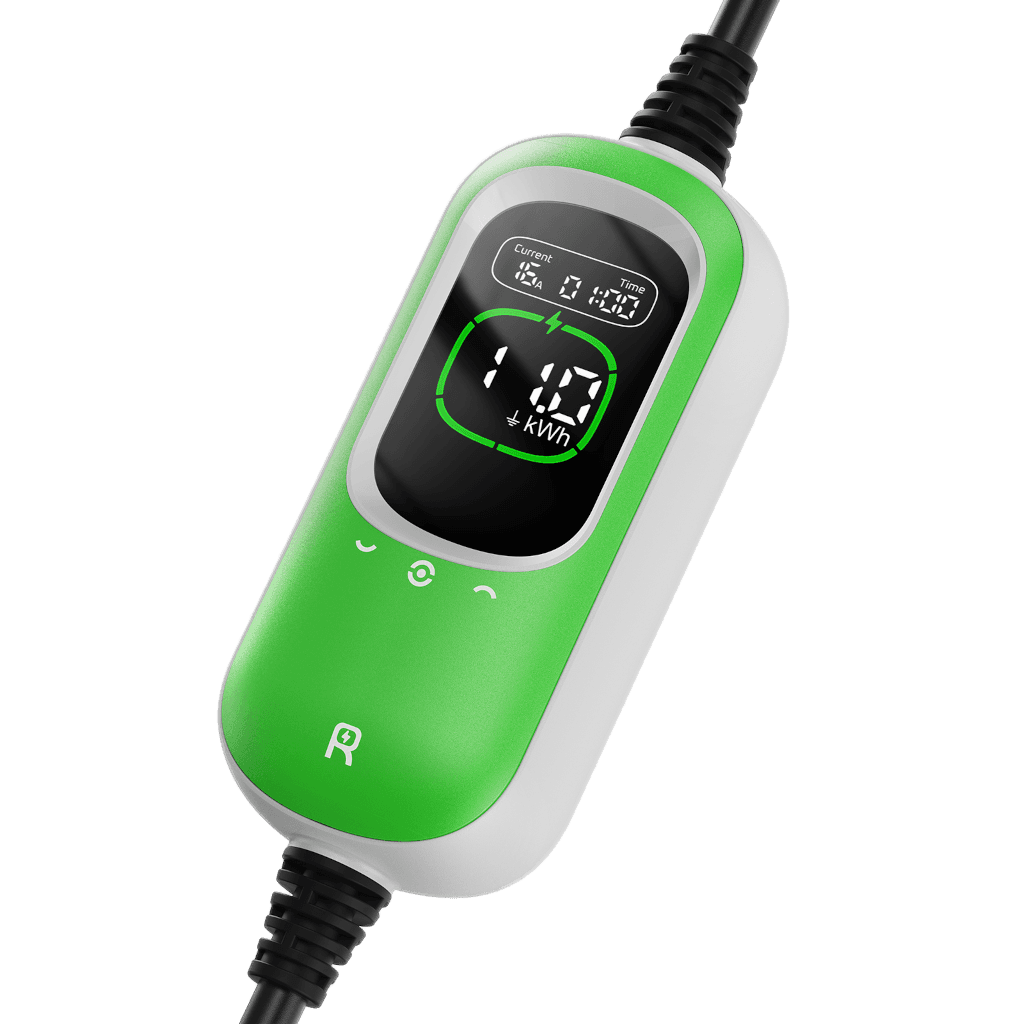

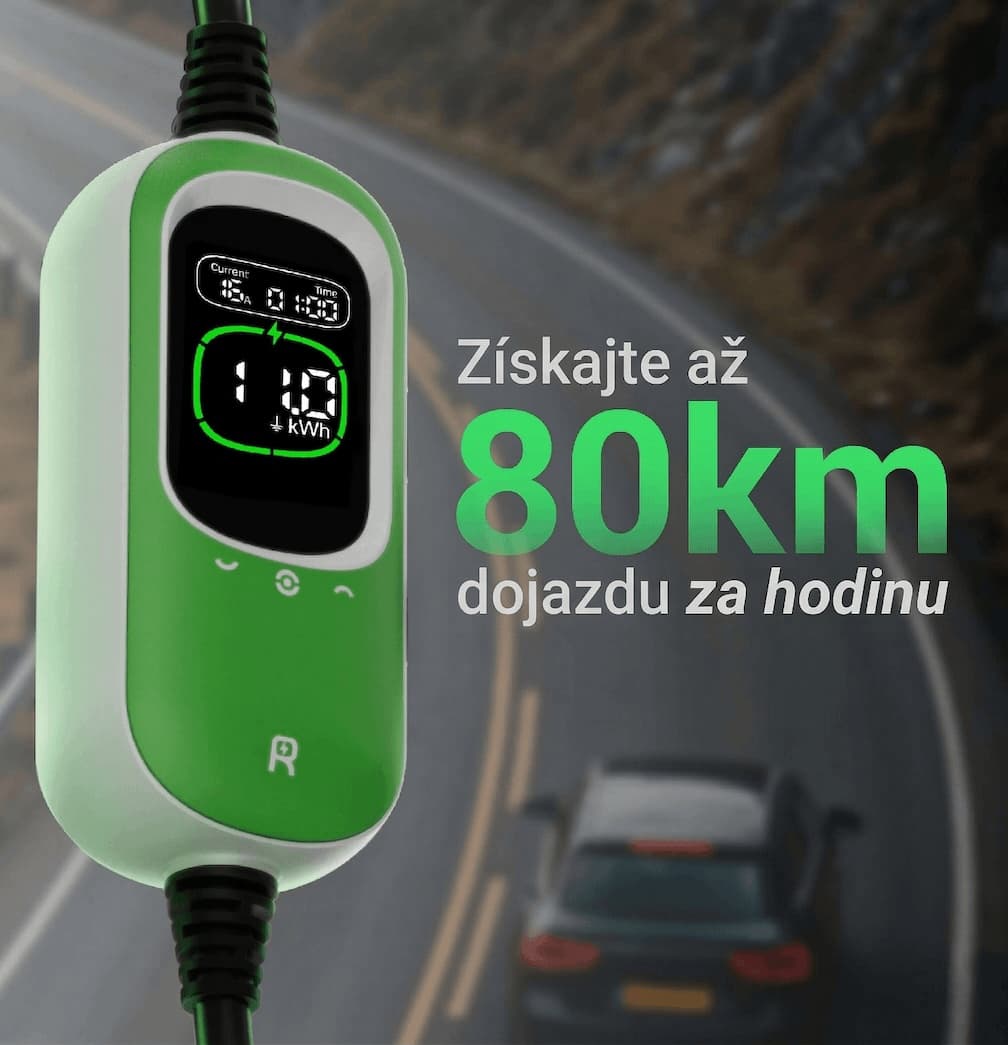

Prúd nastavíte tlačidlom v piatich krokoch. Výsledný výkon závisí od nastavenia a od toho, koľko fáz používa palubná nabíjačka vášho auta.

Pri aute s trojfázovou palubnou nabíjačkou dáva každý krok tento výkon a dojazd za hodinu:

• 6 A: 4,1 kW, približne 20 km
• 8 A: 5,5 kW, približne 28 km
• 10 A: 6,9 kW, približne 35 km
• 13 A: 9,0 kW, približne 45 km
• 16 A: 11,0 kW, približne 55 km

Dojazd je vypočítaný pri spotrebe 18 kWh na 100 km a 10 % stratách pri nabíjaní.

Auto s jednofázovou nabíjačkou berie prúd len z jednej fázy. Pri 16 A nabíja výkonom 3,6 kW, pri 6 A výkonom 1,4 kW.

Koľko trvá nabitie

Batéria s kapacitou 60 kWh potrebuje na nabitie z 10 % na 80 % približne 42 kWh. Pri 11 kW to trvá zhruba 4 až 4,5 hodiny. Za 8 hodín nočnej tarify doplníte až 80 kWh, čo je plná batéria väčšiny elektromobilov. Začiatok nabíjania môžete odložiť dotykovým tlačidlom priamo na nabíjačke. Auto potom začne nabíjať až v nízkej tarife.

Auto s jednofázovou nabíjačkou nabíja najviac 3,6 kW. Rovnakých 42 kWh mu zaberie asi 13 hodín.

Čo potrebujete doma

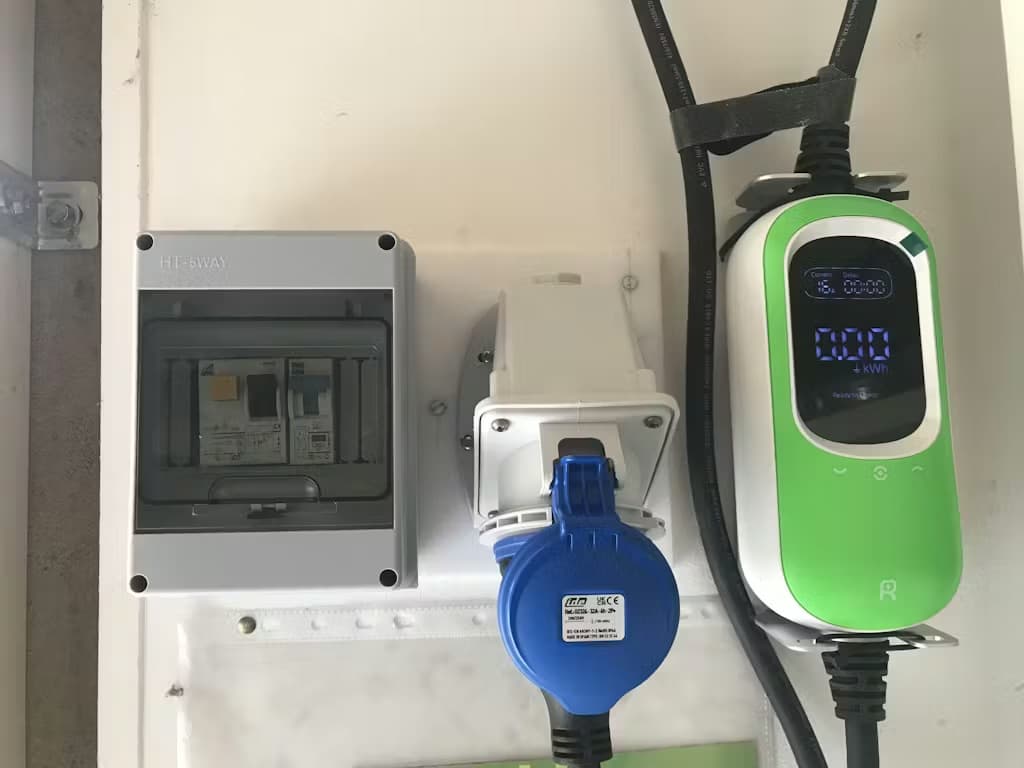

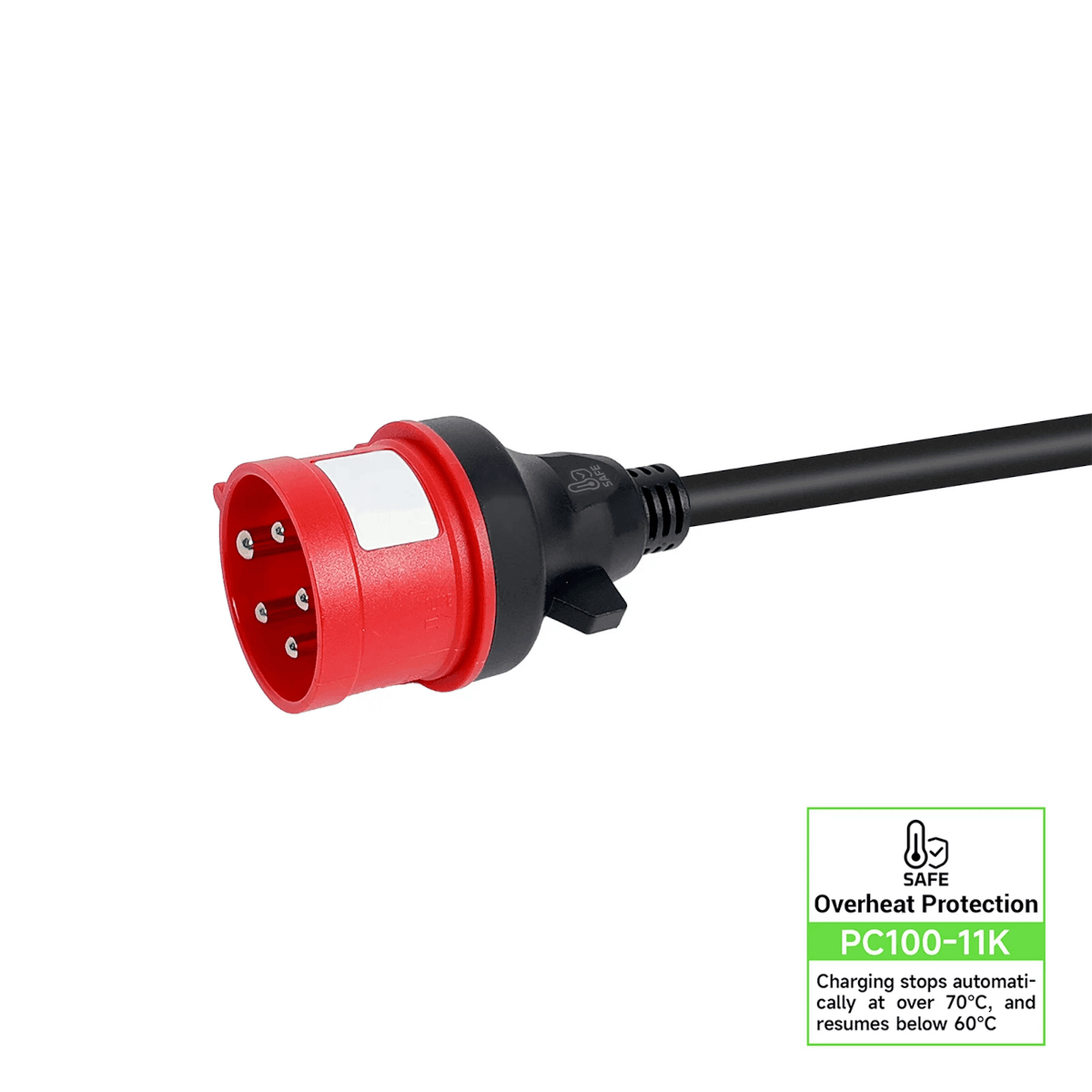

Potrebujete päťpólovú zásuvku CEE 16A na 400 V. Mala by byť na samostatnom obvode s trojpólovým ističom 16 A. Ak ju už máte v garáži alebo dielni, nabíjačku zapojíte hneď a elektrikára nevoláte.

Ak zásuvku nemáte, jej montáž je menší zásah než montáž wallboxu, no patrí elektrikárovi. Prierez vodičov určí podľa dĺžky vedenia a po montáži vykoná revíziu.

PC-100 má vlastnú detekciu jednosmerného zvodového prúdu 6 mA. Pred zásuvkou preto stačí prúdový chránič typu A. Drahší typ B nie je potrebný.

Skontrolujte aj hlavný istič domu. Pri bežnom ističi 3 × 25 A a nabíjaní 16 A zostáva domácnosti 9 A na fázu. Ak zároveň beží rúra, bojler alebo tepelné čerpadlo, nastavte 10 alebo 13 A. Nabíjanie potrvá dlhšie, no znížite riziko, že istič pri súbehu spotrebičov vypadne.

Ktoré elektromobily nabije plným výkonom

Plných 11 kW využije každé auto s trojfázovou palubnou nabíjačkou 11 kW alebo 22 kW. Patrí sem väčšina elektromobilov predávaných v Európe. Auto s 22 kW nabíjačkou dostane z PC-100 najviac 11 kW.

Auto s jednofázovou palubnou nabíjačkou nabíja najviac 3,6 kW. Týka sa to aj väčšiny plug-in hybridov. Nabíjačka s nimi funguje, len pomalšie. Typ palubnej nabíjačky nájdete v technickom liste auta. Rozdiel vysvetľujeme v článku wallbox 11 kW alebo 22 kW a palubná nabíjačka.

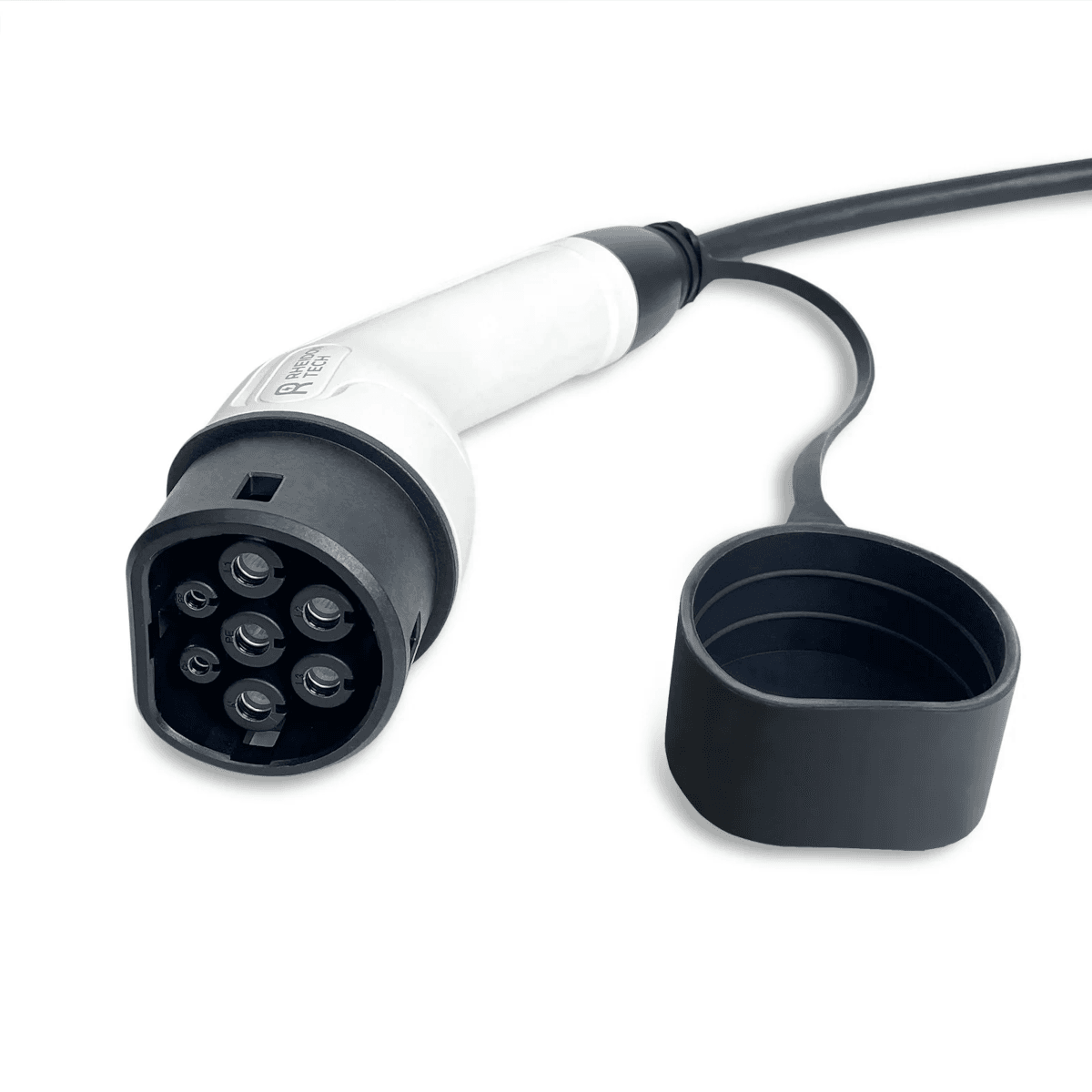

Konektor Typ 2 je štandard pre autá predávané v EÚ. Staršie autá a dovozy z USA s konektorom Typ 1 potrebujú adaptér. Na čo si dať pozor pri dovezenom aute, nájdete v návode dovezený elektromobil a nabíjanie doma.

Prenosná nabíjačka alebo pevný wallbox

PC-100 nabíja rovnakým výkonom ako 11 kW wallbox. Rozdiel je v pripojení. Wallbox je napojený natrvalo, PC-100 zo zásuvky odpojíte a vezmete so sebou. Ak bývate v prenájme, plánujete sťahovanie alebo nabíjate na dvoch miestach, ušetríte druhú montáž.

Wallbox Rheidon WB-500 nabíja tiež až 11 kW, teda približne 55 km dojazdu za hodinu. Elektrikár ho však napojí pevne do rozvádzača a po montáži nasleduje revízia. Na iné miesto ho nepremiestnite.

Kábel dodaný s autom sa zapája do bežnej zásuvky 230 V. Nabíja zvyčajne 1,8 až 2,3 kW, teda približne 10 km dojazdu za hodinu. PC-100 je pri rovnakej mobilite zhruba päťkrát rýchlejšia.

Wallbox dáva zmysel, keď chcete nabíjačku natrvalo na stene a kábel nechcete nikam nosiť.

Kedy zvoliť iný model

Nemáte trojfázovú zásuvku. PC-100 je určená len pre zásuvku CEE 16A. Do bežnej zásuvky vyberte Rheidon PC-200 s výkonom 3,6 kW. Ak chcete jednu nabíjačku pre obe zásuvky, pozrite Rheidon PC-200 Pro s vymeniteľnými adaptérmi.

Chcete nabíjanie ovládať z mobilu. PC-100 nemá WiFi ani aplikáciu. Všetko nastavíte priamo na nabíjačke. Plánovanie a prehľad spotreby v telefóne má go-e Gemini Flex 11 kW.

Firma prepláca nabíjanie zamestnancom. PC-100 nemá pripojenie na internet ani export dát pre vyúčtovanie. Voltarea rieši nabíjanie zamestnancov doma so sledovanou spotrebou a mesačným výkazom. Viac v článku elektromobil vo firme.

Bezpečnosť a normy

Nabíjačka spĺňa normy EN IEC 62752 pre ochranné zariadenie v nabíjacom kábli, EN IEC 61851 pre nabíjacie systémy a EN IEC 62196 pre konektory. Elektromagnetickú kompatibilitu potvrdzujú EN IEC 61000-6-1 a EN IEC 61000-6-3. Spĺňa aj smernicu RoHS.

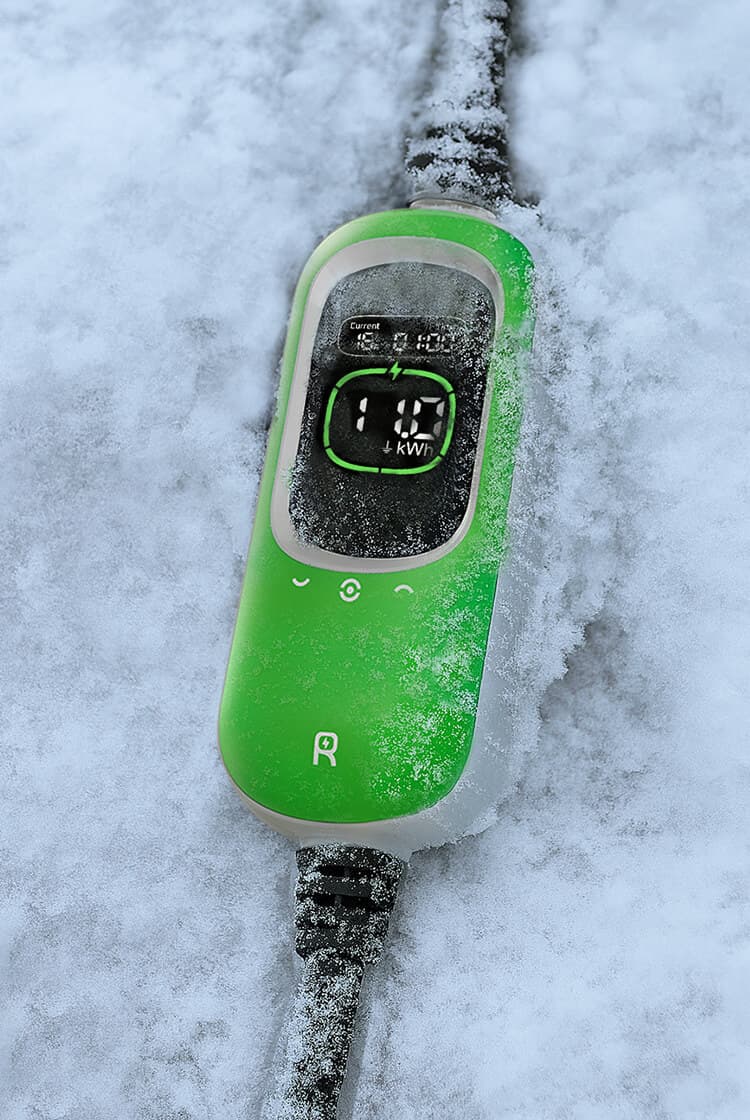

Prúdový chránič typu A s detekciou DC 6 mA sleduje aj ochranný vodič. Nabíjačka pred nabíjaním testuje uzemnenie. Ak zásuvka nie je správne uzemnená, nabíjanie nezačne. Krytie IP65 a rozsah od −30 °C do +50 °C umožňujú nechať ju vonku v daždi aj v mraze. Viac o nabíjaní v daždi a ochrane proti prehriatiu.

Voltarea je certifikovaný inštalačný partner značky Rheidon. Ak si nie ste istí, či vaša zásuvka a istič zvládnu 11 kW, napíšte nám na info@voltarea.sk. Odpovieme aj cez víkend.
